锯齿波跳汰机是一种新型的跳汰机是现代重选设备之一，目前已形成系列推广使用。这种跳汰机采用电磁无极调速，鼓动均匀，矿流平稳，对宽的入选物料适应性强，对中细粒选别效果好，且省水，由于其处理能力大，选别粒度范围广，操作简单，已广泛用于选别砂金、钨矿、锡矿、赤铁矿和海滨砂矿。
|

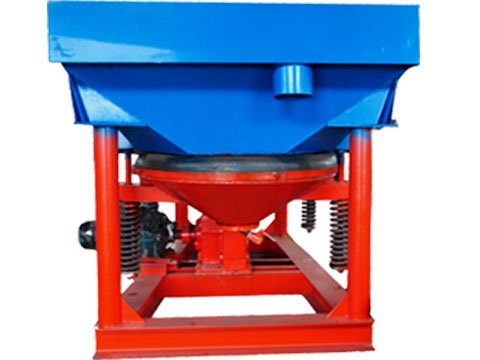

JT小型锯齿波跳汰机 |
||
|
项目 |
参数值 |
|
|
规格 |
JT0.57—1 |
|
|
跳汰室 |
形状 |
梯形 |
|
|
面积 |
0.57m2 |
|
隔膜 |
冲程 |
(M12凸轮）8.5--12 （M17凸轮）10--17mm |
|
|
冲次 |
80—180r/min |
|
给矿粒度 |
<6mm |
|
|
筛下补给水量 |
1—2t/h |
|
|
补给水压力 |
≥0.05mmkg/cm2 |
|
|
处理量 |
1.5—3t/h |
|
|
电机功率 |
1.5kw |
|
|
外形尺寸 |
1550×780×1530mm |
|
|
重量 |
610kg |
|
|
规格 |
JT1—1 |
|
|
跳汰室 |
形状 |
梯形 |
|
|
面积 |
1.04m2 |
|
隔膜 |
冲程 |
(M12凸轮）8.5--12 （M17凸轮）10--17mm |
|
|
冲次 |
80—180r/min |
|
给矿粒度 |
106mm |
|
|
筛下补给水量 |
2-3t/h |
|
|
补给水压力 |
≥0.05mmkg/cm2 |
|
|
处理量 |
2.5-5t/h |
|
|
电机功率 |
2.2kw |
|
|
外形尺寸 |
2270×1110×1890mm |
|
|
重量 |
900kg |
|
