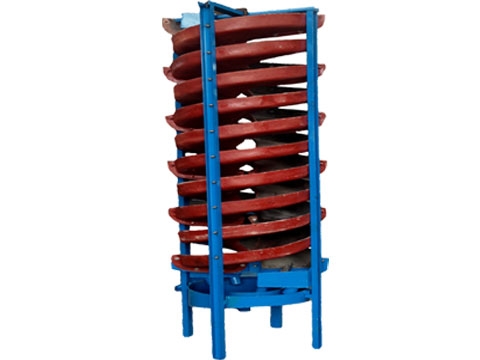

玻璃钢选矿螺旋溜槽结构主要由：给矿匀分器、十字架（三角架）、给矿槽、产品截取槽、产品聚集斗、槽支柱等组成。
玻璃钢选矿螺旋溜槽特点：具有结构合理，安装简单，占地面积少，操作简易，选矿稳定，分矿清楚，处理量大，效率高选矿富集比高、回收率高,运转可靠的特点。
玻璃钢选矿螺旋溜槽适应范围：适用于分选粒度0.3--0.02毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、磷乙矿、钨矿、锡矿、钽矿、铌矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体。
玻璃钢选矿螺旋溜槽主要规格和技术参数：
|
5LL玻璃钢螺旋溜槽 |
|
|
项目 |
参数值 |
|
型号 |
5LL-1500 |
|
外径 |
1500mm |
|
螺距 |
540.72mm |
|
距径比（螺距/直径） |
0.75,0.6,0.45 |
|
横向倾角 |
9° |
|
每台最多安装螺旋头数 |
4-2头 |
|
给矿粒度 |
0.3-0.02mm |
|
给矿浓度 |
25%-55% |
|
生产能力 |
8-6t/h |
|
外形尺寸 |
1560x1560x5230mm |
|
重量 |
800kg |
|
型号 |
5LL-1200 |
|
外径 |
1200mm |
|
螺距 |
900,720,540mm |
|
距径比（螺距/直径） |
0.75,0.6,0.45 |
|
横向倾角 |
9° |
|
每台最多安装螺旋头数 |
4-2头 |
|
给矿粒度 |
0.3-0.03mm |
|
给矿浓度 |
25%-55% |
|
生产能力 |
4-6t/h |
|
外形尺寸 |
1360x1360x5230mm |
|
重量 |
600kg |
|
型号 |
5LL-900 |
|
外径 |
900mm |
|
螺距 |
675,540,405mm |
|
距径比（螺距/直径） |
0.75,0.6,0.45 |
|
横向倾角 |
9° |
|
每台最多安装螺旋头数 |
4-2头 |
|
给矿粒度 |
03-0.03mm |
|
给矿浓度 |
25%-55% |
|
生产能力 |
2-3t/h |
|
外形尺寸 |
1060x1060x4000mm |
|
重量 |
400kg |
|
型号 |
5LL-600 |
|
外径 |
600mm |
|
螺距 |
450,360,270mm |
|
距径比（螺距/直径） |
0.75,0.6,0 .45 |
|
横向倾角 |
9° |
|
每台最多安装螺旋头数 |
3头 |
|
给矿粒度 |
0.2-0.02mm |
|
给矿浓度 |
25%-55% |
|
生产能力 |
0.8-1.2t/h |
|
外形尺寸 |
700x700x2600mm |
|
重量 |
150kg |
|
型号 |
5LL-400 |
|
外径 |
400mm |
|
螺距 |
240,180mm |
|
距径比（螺距/直径） |
0.6,0.45 |
|
横向倾角 |
9° |
|
每台最多安装螺旋头数 |
2头 |
|
给矿粒度 |
0.2-0.02mm |
|
给矿浓度 |
25%-55% |
|
生产能力 |
0.15-0.2t/h |
|
外形尺寸 |
460x460x1500mm |
|
重量 |
50kg |
