锯齿波跳汰机是一种新型的跳汰机是现代重选设备之一，目前已形成系列推广使用。这种跳汰机采用电磁无极调速，鼓动均匀，矿流平稳，对宽的入选物料适应性强，对中细粒选别效果好，且省水，由于其处理能力大，选别粒度范围广，操作简单，已广泛用于选别砂金、钨矿、锡矿、赤铁矿和海滨砂矿。
锯齿波跳汰机主要规格和技术参数：
|
JT锯齿波跳汰机 |
||
|
项目 |
参数值 |
|
|
规格 |
JT2-2 |
|
|
跳汰室 |
形状 |
矩形 |
|
|
面积 |
2.28m2 |
|
隔膜 |
冲程 |
(M12凸轮）8.5--12 （M17凸轮）10--17mm |
|
|
冲次 |
80—180r/min |
|
给矿粒度 |
<10mm |
|
|
筛下补给水量 |
2-4t/h |
|
|
补给水压力 |
≥0.05mmkg/cm2 |
|
|
处理量 |
5-10t/h |
|
|
电机功率 |
3kw |
|
|
外形尺寸 |
3550×1550×2050mm |
|
|
重量 |
1640kg |
|
|
规格 |
JT3-1 |
|
|
跳汰室 |
形状 |
梯形 |
|
|
面积 |
3m2 |
|
隔膜 |
冲程 |
12-30可调 |
|
|
冲次 |
50-125r/min |
|
给矿粒度 |
<10mm |
|
|
筛下补给水量 |
3-6t/h |
|
|
补给水压力 |
≥0.05mmkg/cm2 |
|
|
处理量 |
7.5-15t/h |
|
|
电机功率 |
5.5kw |
|
|
外形尺寸 |
2745×2000×3030mm |
|
|
重量 |
3085kg |
|
|
规格 |
JT4-2 |
|
|
跳汰室 |
形状 |
矩形 |
|
|
面积 |
4m2 |
|
隔膜 |
冲程 |
25--57五种凸轮可调 |
|
|
冲次 |
50-125r/min |
|
给矿粒度 |
<25mm |
|
|
筛下补给水量 |
4-8t/h |
|
|
补给水压力 |
≥0.05mmkg/cm2 |
|
|
处理量 |
8-20t/h |
|
|
电机功率 |
7.5kw |
|
|
外形尺寸 |
4240×1990×2750mm |
|
|
重量 |
3098kg |
|
|
规格 |
JT4-2双传动 |
|
|
跳汰室 |
形状 |
矩形 |
|
|
面积 |
4m2 |
|
隔膜 |
冲程 |
25--57五种凸轮可调 |
|
|
冲次 |
50-125r/min |
|
给矿粒度 |
<25mm |
|
|
筛下补给水量 |
4-8t/h |
|
|
补给水压力 |
≥0.05mmkg/cm2 |
|
|
处理量 |
8-20t/h |
|
|
电机功率 |
4x2kw |
|
|
外形尺寸 |
4240×1990×2750mm |
|
|
重量 |
3500kg |
|
|
规格 |
JT5-2 |
|
|
跳汰室 |
形状 |
梯形 |
|
|
面积 |
4.68m2 |
|
隔膜 |
冲程 |
25--57五种凸轮可调 |
|
|
冲次 |
50-125r/min |
|
给矿粒度 |
<10mm |
|
|
筛下补给水量 |
3-6t/h |
|
|
补给水压力 |
≥0.05mmkg/cm2 |
|
|
处理量 |
12-25t/h |
|
|
电机功率 |
7.5kw |
|
|
外形尺寸 |
3600×2000×2600mm |
|
|
重量 |
4500kg |
|

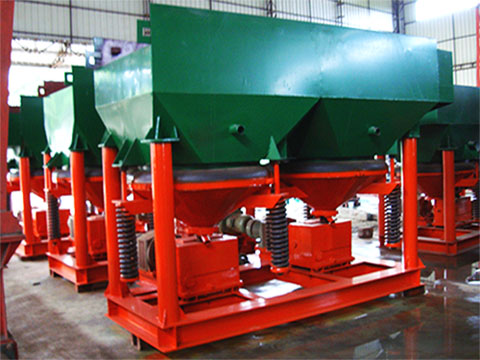

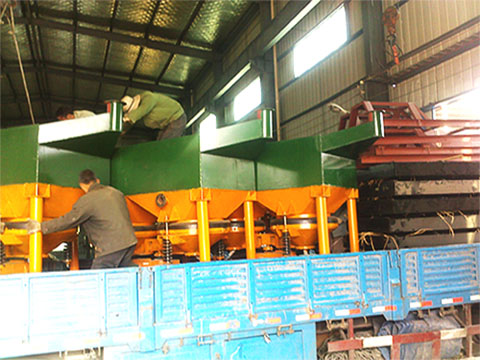

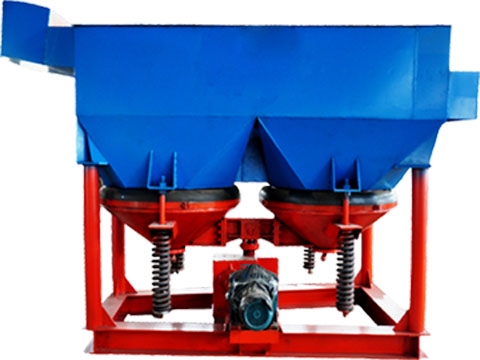

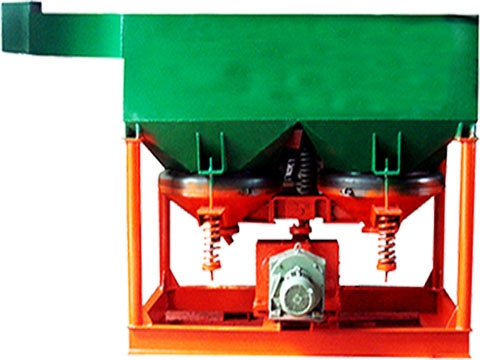

锯齿波跳汰机实拍图片、发货图片
